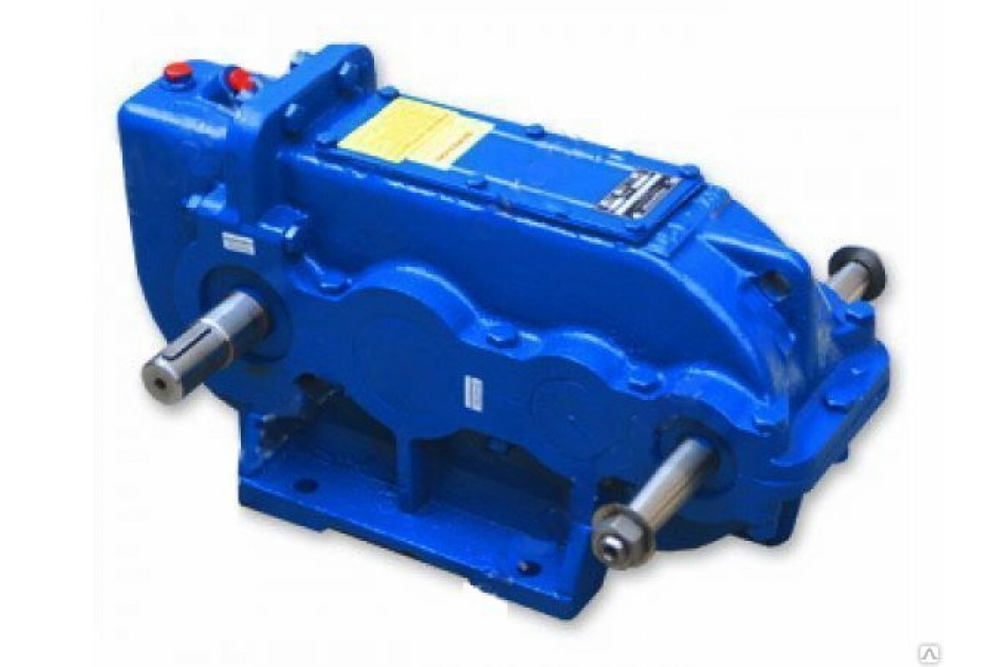

Описание
Подробное описание
| Типоразмер редуктора | AБ | AП | AТ | A | A1 | A2 | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | d | n |
| мм | шт | ||||||||||||||||||
| ВК-550 | 140 | 190 | 220 | 50 | 80 | 320 | 285 | 280 | 245 | 486 | 235 | 25 | 880 | 557 | 215 | 257,5 | 280 | 17 | 8 |
| Типоразмер редуктора | d | d1 | d2 | l | l1 | b | t | d3 | l2 | b1 | t1 |
| мм | |||||||||||
| ВК-550 | 40 | 50 | М24×2 | 110 | 82 | 10 | 20,95 | 80 | 110 | 22 | 85 |
Пример условного обозначения
Редуктор ВК-550М-50-23-Ц-У-2, где:
- ВК — тип редуктора;
- 550 — межосевое расстояние выходной ступени, мм;
- М — модернизированный;
- 50 — передаточное отношение;
- 23 — вариант сборки;
- Ц — использование конца выходного вала;
- У — климатическое исполнение;
- 2 — категория размещения по ГОСТ 15150-69.
Условия применения редукторов
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа длительная или с периодическими остановками, вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1000 об/мин.;
- температура внешней среды от минус 40°C до плюс 50°С;
- повышенная запыленность, неагрессивная среда, влажность при температуре 20 °С – до 95%
- климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69.
Примечание
*Модернизированные редукторы, по сравнению с типовыми редукторами позволяют:
- Повысить их долговечность в 1,6 … 3 раза (при условии неизменных нагрузок);
- Повысить передаваемую нагрузку в 1,2 … 1,4 раза (при условии неизменной долговечности;
- Понизить шум работающего оборудования на 4 … 12 дБА;
Указания мер безопасности
В процессе эксплуатации и обслуживания редукторов ВК-550 должны соблюдаться следующие правила:
- заливку масла и слив отработанного масла производить только при полной остановке редуктора;
- соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
- при разборке редукторов необходимо снять действие консольных нагрузок на концы валов;
- при производстве ремонтных работ должны соблюдаться действующие правила по технике безопасности для такелажных, слесарных и сварочных работ.
Подготовка редуктора к работе
- Редуктор ВК-550 при монтаже устанавливается на жесткую опору только в вертикальном положении основанием к опоре;
- Перед пуском в работу редуктор рекомендуется провернуть в холостую.
- До монтажа и пуска в эксплуатацию редукторы должны храниться в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.
