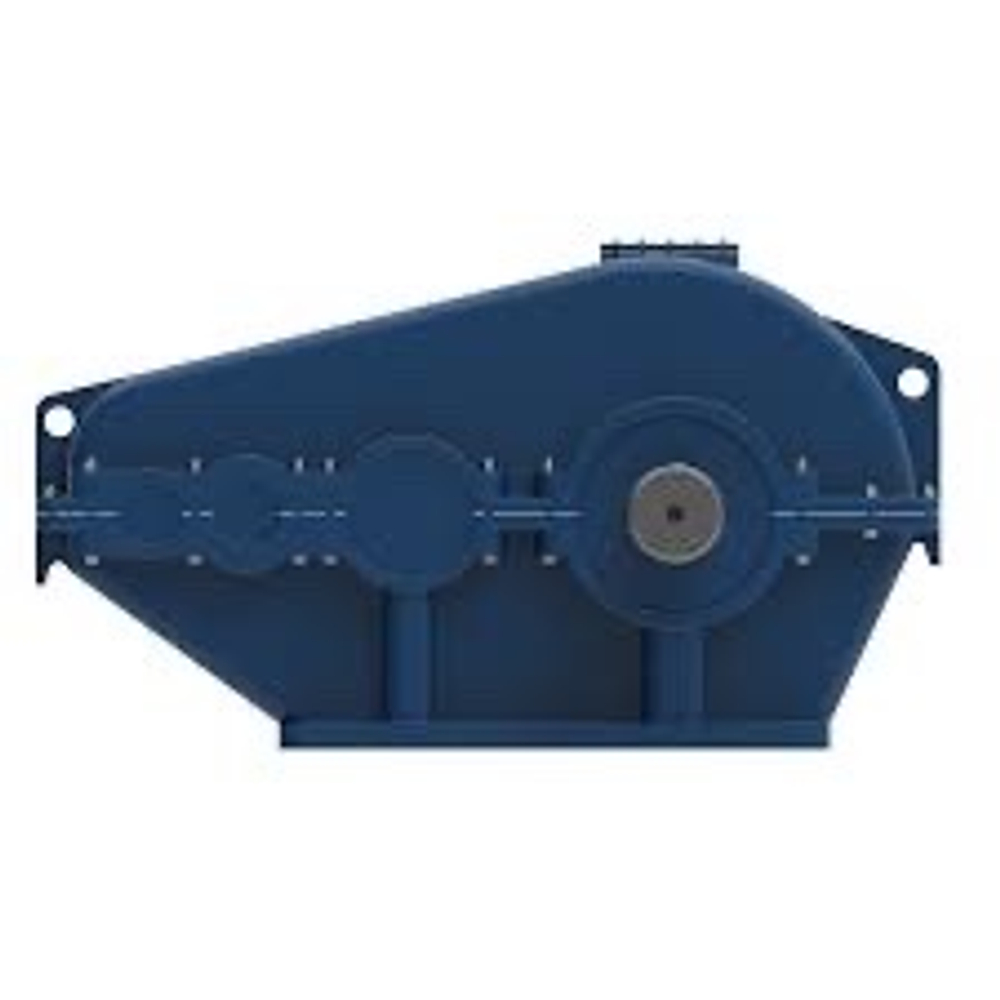

Технические характеристики | ЦТНД-315 | ЦТНД-400 | ЦТНД-500 |
Номинальное передаточное отношение, i | 63,0; 80,0; 100,0; 125,0; 160,0 | ||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 8300 | 17000 | 28500 |
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 12,5 (750); 16,6 (1000); 25 (1500) | ||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца тихоходного вала, Н | 24000 | 32600 | 42200 |
Масса, кг | 505 | 940 | 1480 |
| Ориентировочный объем масла, л. | 25 | 40 | 75 |
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками; - нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Пример обозначения редуктора ЦТНД - 400 - 160 - 21 - У3:
редуктор типа ЦТНД, с межосевым расстоянием тихоходной ступени 400 мм, цилиндрическими передачами Новикова, номинальным передаточным отношением 160, вариантом сборки 21, климатическим исполнением У и категорией размещения 3.
