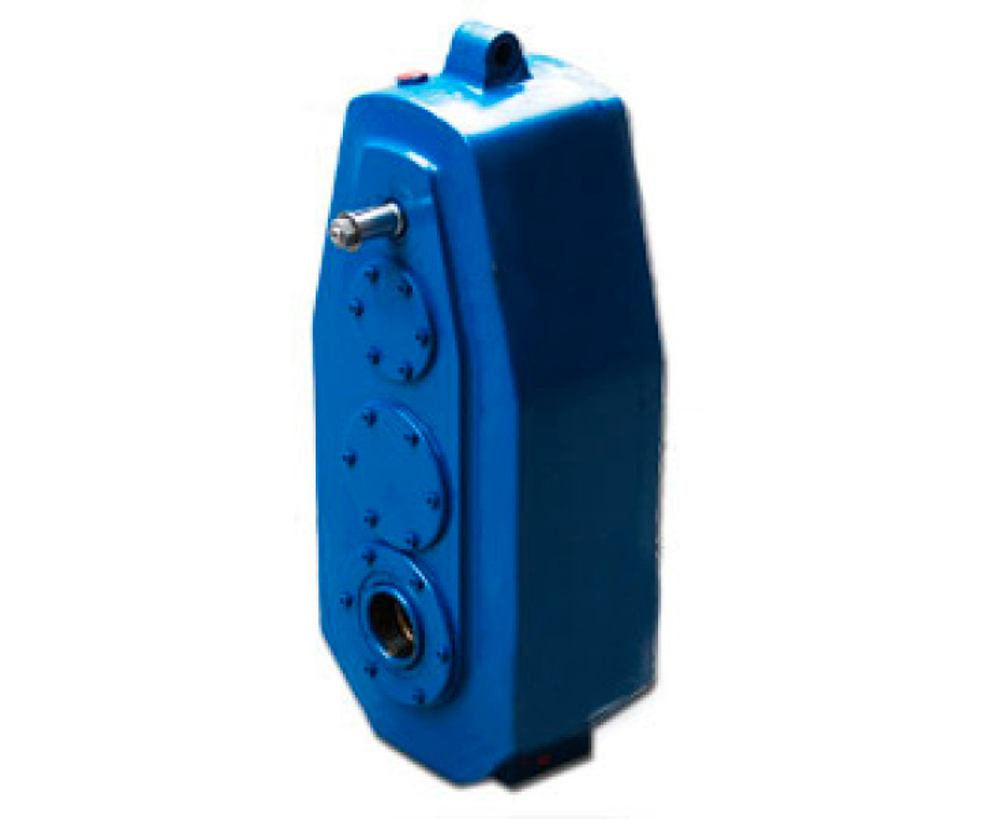

Редуктор Ц3ВКФ-160

Пример условного обозначения

Редуктор Ц3ВКФ-160-31.5-37-У-3, где:

• Ц3ВКФ — серия редуктора;
• 160 — межосевое расстояние, мм;
• 31.5 — передаточное отношение;
• 37 — вариант сборки;
• У — климатическое исполнение;
• 3 — категория размещения.

Условия применения редукторов

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа длительная или с периодическими остановками, вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• температура внешней среды от минус 40°C до плюс 50°С;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
• климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 15150-69.

Указание мер безопасности

В процессе эксплуатации и обслуживания редукторов ЦЗВКФ-160 должны соблюдаться следующие правила:

• заливку масла и слив отработанного масла производить только при полной остановке редуктора;
• соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
• при разборке редукторов необходимо снять действие консольных нагрузок на концы валов;
• при производстве ремонтных работ должны соблюдаться действующие правила по технике безопасности для такелажных, слесарных и сварочных работ.

Подготовка редуктора к работе

1. Перед пуском в работу редуктор ЦЗВКФ-160 рекомендуется провернуть в холостую.
2. Редуктор при монтаже устанавливается только в вертикальном положении основанием к опоре.
3. До монтажа и пуска в эксплуатацию редукторы должны храниться в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.
